Настройка роутера ASUS


Подготовка

Перед тем, как приступить к настройке роутера, Вы включаете адаптер питания маршрутизатора ASUS в электро-розетку, подключаете кабель провайдера в WAN интерфейс маршрутизатора, а один из LAN портов соединяете желтым патч-кордом с сетевой картой Вашего компьютера. Затем необходимо изменить параметры настройки TCP/IP сетевой карты Вашего компьютера на автоматическое получение значений. Сделать это можно следующим образом:

Подключение роутера ASUS в Windows XP: Пуск — Панель управления — Сетевые подключения — Подключение по локальной сети — Свойства — Протокол Интернета (TCP/IP) – далее см. рис. 1

Рис. 1

Подключение роутера ASUS в Windows 7: Пуск — набираете Просмотр сетевых – выбираете вверху в результатах поиска — Просмотр сетевых подключений — Подключение по локальной сети — Свойства — Протокол интернета версии 4 — далее см. рис. 2

Рис. 2

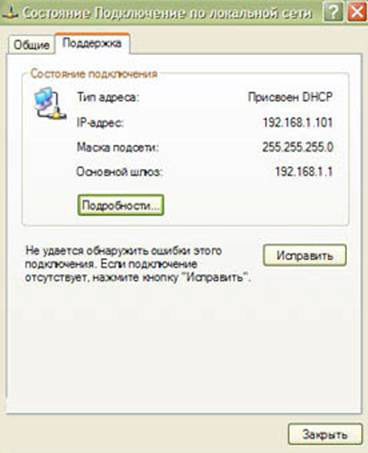

По умолчанию роутер ASUS выдает значения IP адресов из диапазона 192.168.1.1, поэтому спустя какое-то время Ваш компьютер должен сам получить требуемый адрес наподобие: 192.168.1.101 или 192.168.1.102. Отследить получение IP адреса от роутера можно, открыв состояние Подключения по локальной сети. (см. рис. 3)

Рис. 3

Надпись, гласящая, что Вам присвоен DHCP, свидетельствует как раз о том, что Ваш ASUS успешно выдал компьютеру по LAN интерфейсу внутренний IP адрес. Если этого не происходит, то не исключены проблемы с работой DHCP клиента на Вашем компьютере. Чаще всего это может быть вызвано работой брандмауэров, но бывают и другие причины. В таком случае можем посоветовать прописать необходимые IP адреса в настройки компьютера вручную, самостоятельно. Для этого достаточно будет указать следующие параметры IP на своём компьютере:

IP — 192.168.1.101

Маска подсети – 255.255.255.0

Основной шлюз — 192.168.1.1

DNS – 192.168.1.1

Будем считать, что Вы выполнили подключение роутера к системному блоку персонального компьютера. Приступаем к настройке роутера ASUS.

Настройка роутера ASUS

Настраивать ASUS мы будем через WEB интерфейс. Для этого необходимо в любом браузере компьютера (Opera, Internet Explorer, Mozilla, Chrome) в адресной строке перейти по адресу: http://192.168.1.1 (этот адрес ASUS имеет по умолчанию) (см. рис. 4)

Рис. 4

Откроется страница “Быстрая настройка Интернет”. Далее потребуется придумать пароль администратора для доступа к роутеру. Затем повторно введите придуманный вами пароль и нажмите “Далее” (см. рис. 5)

Рис. 5

Далее выбираем тип подключения к Интернет – “PPTP”. Нажимаем “Далее” (см. рис. 6)

Рис. 6

Далее необходимо ввести данные учетной записи. В поле “Имя пользователя” вместо ser_xxxxxxxx вводим ваш логин (имя пользователя), а в поле “Пароль” – “пароль для доступа в сеть” с вашего договора. После этого нажимаем “Далее” (см. рис. 7)

Рис. 7

После этого необходимо ввести сетевые параметры:

IP-адрес: 192.168.X.X (Вместо X поставить данные с вашего договора)
Маска подсети: 255.255.255.0
Основной шлюз: 192.168.X.254 (Вместо X поставить данные с вашего договора)

DNS-сервер 1: 192.168.249.240
DNS-сервер 2: 192.168.254.241

VPN сервер: vpn.serpuhov.biz

После нажимаем “Далее” (см. рис. 8)

Рис. 8

Следующий шаг – “Параметры беспроводной сети”. Вам нужно придумать название отображаемой беспроводной сети – “Имя сети (SSID)” и пароль доступа к этой беспроводной сети – “Сетевой ключ” (Пароль беспроводной сети должен быть не менее 8 символов). После нажимаем “Применить” (см. рис. 9)

Рис. 9

Далее переходим в раздел “Локальная сеть” – “Маршруты”. Ставим “Да” напротив “Включить статические маршруты”. Добавляем новый статический маршрут:

IP-адрес сети или хоста: 192.168.0.0
Сетевая маска: 255.255.0.0
Шлюз: 192.168.X.254 (Вместо X поставить данные с вашего договора)
Метрика: 1
Интерфейс: MAN

После ввода данных нажимаем “+” в этой строке и в конце “Применить” (см. рис. 10)

Рис. 10

На этом настройка роутера ASUS закончена. Проверить состояние Интернет можно в разделе “Карта сети” (см. рис. 11)

Рис. 11
